Виды обратных клапанов

0
Просмотров: 1 632 views

На участках тепловых сетей, требующих особо надежного и плотного отключения, рекомендуется устанавливать обратные клапаны, обеспечивающие большую плотность отключения. Обратные клапаны предназначены для автоматической защиты трубопроводов от обратного потока теплоносителя, что может в некоторых случаях привести к аварии.

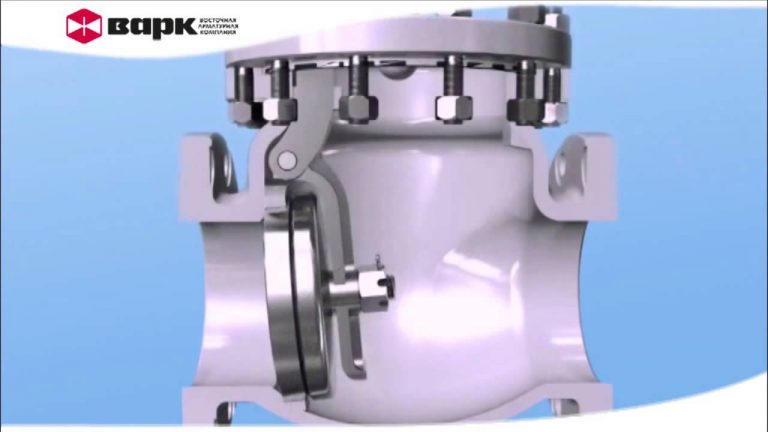

Обратные клапаны подразделяют на два вида: подъемные обратные клапаны и поворотные обратные клапаны. Обратные клапаны в ЦТП (ИТП) устанавливают на нагнетательных патрубках каждого насоса до задвижек на обводных линиях у подкачивающих насосов. Для снижения скорости закрывания диска и уменьшения гидравлического удара обратные клапаны большого диаметра снабжают отводами, противовесами и другими устройствами.

Клапан обратный муфтовый V277 диаметром 15-50 мм используется при давлении до 1,6 МПа, максимальной температуре до 200 0С. Клапан обратный фланцевый V287 диаметром 15-300 мм используется при давлении 1,6 МПа, максимальной температуре до 300 0С. Клапаны применяются для защиты трубопровода от обратного потока рабочей среды. Предназначены для трубопроводов, транспортирующих горячую, холодную воду, нейтральные среды.

Клапан обратный подъемный может устанавливаться как в горизонтальном, так и в вертикальном положении. Монтаж к трубопроводу осуществляется с помощью муфт или фланцев. Направление движения среды должно совпадать с направлением, указанном на корпусе.

Клапан обратный V277 и клапан обратный V287

1 — корпус из чугуна

2 — крышка чугуна

3 — запорный орган

4 — седло из нержавеющей стали

5 — стальной шпиндель

6 — уплотнение

7 — стальная пружина

Параметры клапанов обратных V277 и V287

* Количество сквозных отверстий

Клапан обратный подъемный 16ч6р диаметрами Ду 65, 80, 100, 150 и Ру=1,0 МПа предназначен для установки на трубопроводах, транспортирующих воду при температуре до 50 0С. Присоединение к трубопроводу — фланцевое. Обратные клапаны устанавливаются на трубопроводе крышкой вверх. Среда подается под золотник. Корпус и крышка изготовляются из чугуна, золотник — из стали, прокладка — из паронита. Уплотнение запорного органа обеспечивается применением в золотнике уплотнительного кольца из резины. Рабочее давление в клапанах допускается до Рр=1,0 МПа при рабочей температуре среды tр ≤ 50 0С, пробное давление Рпр=1,5 МПа.

Клапан обратный подъемный фланцевый серии 16ч6р



Клапан обратный поворотный 19Б1бк, 19Б1нж диаметрами Ду 6, 15, 25, 32 и давлением Ру=2,5 МПа применяют на трубопроводах для предотвращения обратного потока воды и пара с рабочей температурой до 225 0С. Присоединение к трубопроводу — муфтовое. Уплотнение в затворе — металл по металлу. Корпус клапана — прямоточный. При подаче рабочей среды под золотник клапаны открываются. При прекращении подачи среды золотник под действием напора обратного потока прижимается к седлу и предотвращает обратный поток. Клапаны устанавливают на горизонтальном трубопроводе — крышкой вверх, на вертикальном — входным патрубком вниз. Материал основных деталей: корпус, крышка — латунь ЛС59-1ЛД; седло, диск — латунь ЛС59-1ЛД (клапан 19Б1бк) и сталь 14Х17Н2 (клапан 19Б1нж).

Основные габаритные, присоединительные размеры клапана обратного поворотного

Условный

проход Ду, мм

К труб. d,

дюймы

Размеры, мм Масса,

кг

L l s s1 H
6 1/4 65 11 19 22 43 0,45
15 1/2 95 15 32 27 60 0,9
25 1 120 19 41 41 70 1,6
32 1 1/4 135 22 41 50 80 2



Клапан обратный поворотный муфтовый серии 19Б1бк, 19Б1нж
