Лотковые элементы сборных железобетонных каналов - серия ИС-01-04
Лотковые элементы сборных железобетонных каналов - серия ИС-01-04

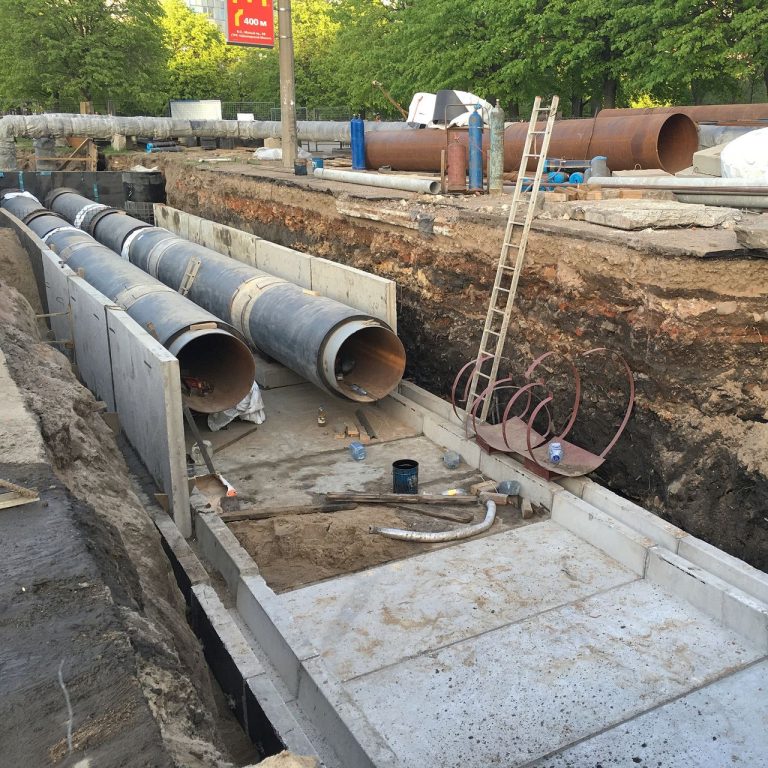

При проектировании непроходных каналов тепловых сетей рекомендуется применять конструкции унифицированных сборных железобетонных каналов (серия ИС-01-04). В этой серии разработаны рабочие чертежи непроходных каналов, предназначенных для прокладки трубопроводов различного назначения и кабелей.

Сечения этих каналов позволяют размещать теплопроводы диаметром до 600 мм. Заглубление верха перекрытия каналов принято от 0,7 до 2 м. Конструкция каналов запроектирована для непросадочных грунтов и вне зоны грунтовых вод; при наличии грунтовых вод следует предусматривать устройство попутного дренажа.

Максимальное давление на грунт от расчетных нагрузок, действующих на каналы, составляет 1,5 кГ/см2.

Каналы рассчитаны на автомобильную нагрузку Н-30 и колесную НК-80.

Унифицированные сборные железобетонные каналы (серия ИС-01-04)

Унифицированные каналы

а — марки КЛ

б — марки КЛс

в — марки КС

Лотковые элементы сборных железобетонных каналов состоят из:

1 — железобетонный лоток марки Л

2 — железобетонная плита перекрытия марки П

3 — плита днища марки ПД

4 — стеновая плита марки ПС

5 — песчаная подготовка

Серия ИС-01-04 находится по этой ссылке.
